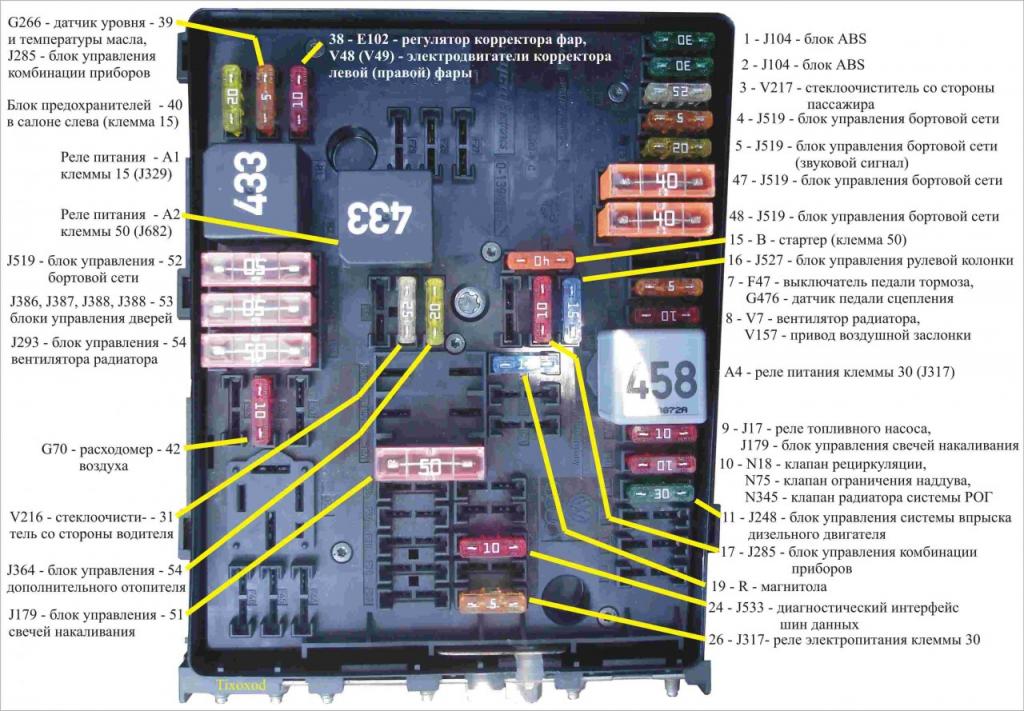

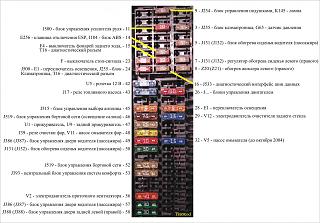

Схема расположения предохранителей!

Здраствуйте, не подскажет ли кто где можно посмотреть расположение предохранителей на машину 2003 года?

1.6 BGU, бензин, 102 л.с.

вроде же были, или опять картинки потерялись?

Подскажите pls - в дизельном Туране AZV 2004 года есть ли блок предохранителей SB low - и если он есть, то где он располагается? По схеме в Эльзе, блоки SB low и SB high располагаются в одном и том же месте. Судя по рисункам, рядом с аккумулятором под крышкой у меня SB high. При этом я напрочь не могу найти предохранитель ЭБУ J623. На схеме он есть только в блоке SB low, но где он находится? Всю голову сломал

Проблема в том, что у меня очень высокое потребление аккумулятора в режиме покоя. Почти 0.5А, и со временем (ждал ~20 мин) вообще не упало. Один раз уже съело аккумулятор напрочь, до 3В на клеммах Я пробовал по очереди отключать предохранители, отключил все на блоках SB High и SC - амперметр даже не шелохнулся. Правда, пока еще не трогал SA. Но есть подозрение, что где-то еще я пропускаю предохранители, и SB low - это как раз то, что я не могу найти. Или все же не искать его, а заняться SA?

vladr, Что установили (стоит) нештатная магнитола, сигналка, круиз?

Стоит нештатная магнитола (китайская tid7502, если не ошибаюсь), но она стоит уже 6 лет, и подключена не напрямую на аккумулятор, а к штатной проводке, значит, через предохранители, которые я вынимал. Больше ничего нештатного нет.

Сообщение от vladr

Стоит нештатная магнитола

Начните с этого. Магнитола подключается и по кан шине, возможно все проблемы из-за этого.

Сообщение от Allex

Начните с этого. Магнитола подключается и по кан шине, возможно все проблемы из-за этого.

А разве это предохранителями не отключается?

vladr, магнитола отключится, а гетвей не факт.

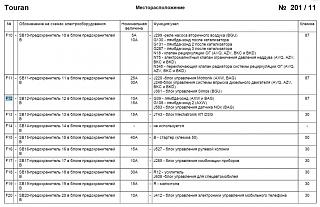

Всем привет! А нет ли у кого схемы на туран 1,6 фси? Немогу разобраться за что отвечает F12 коротыш пришел...

Lexa500,
все что нашел в нашей мурзилке
