Замок багажника

Если у Вас появились следующие симптомы:
Центральный замок открыт. Авто стоит или находится в движении, а багажник самопроизвольно открывается (приоткрывается) с характерным звуком срабатывания концевика замка (происходит сразу после открытия, через секунду - пять, минуту, .....). Если закрыть центральный замок - всё ок, но возможна просадка по аккумулятору за пару дней простоя (на 100% не уверен - возможно совпадение).
Шнурок покажет ошибку о кнопке пятой двери - КЗ на массу.
Тогда Вы с высокой вероятностью "попали" на Накладку ручки задней двери с микровыключателем 1T0 827 574

В зависимости от года/партии или ещё чего они бывают с разной буквой на конце:
1T0 827 574 С - такая стояла у меня по заводу (2005г.в.)
1T0 827 574 H - купил б/у на рынке (умерла через 2 года)
1T0 827 574 L - продается сегодня на Exist и др магазинах.

Как отписались выше (пост #108) можно решить это дороже (покупка) или дешевле (б/у или спаять).
Но благодаря моему знакомому по имени Владимир (спасибо ему большое за помощь!), возможно открылась сама причина выхода из строя накладки.

Итак, на удивление, вся деталь успешно прозванивается (нажал кнопку - цепь замыкается, отпустил - разомкнулась), но причина немного в другом. Если проверить сопротивление цепи от микрика кнопки до входа коннектора то увидим значения от 70-150 кОм. Причем если немного согнуть накладку - значения будут меняться. А так как сигнал от кнопки идёт не прямо к замку, а в блок комфорта - электроника воспринимает это как нажатие на кнопку.

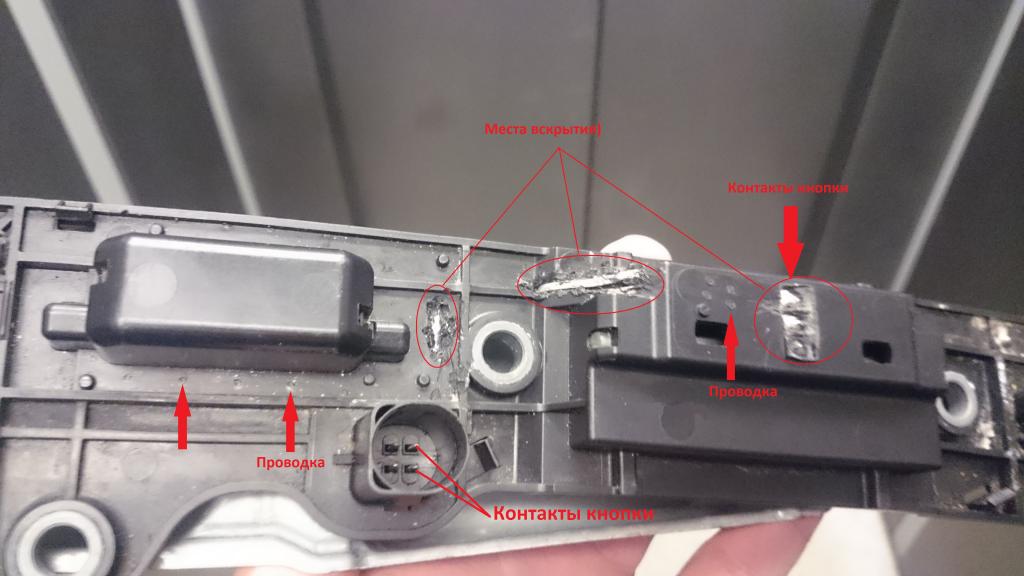

РИС 1. По отметкам в виде точек на накладке можно проследить где лежит скрытая проводка.
В нескольких местах, механическим путем (нож/скальпель) была открыта проводка с целью найти проблемное место.

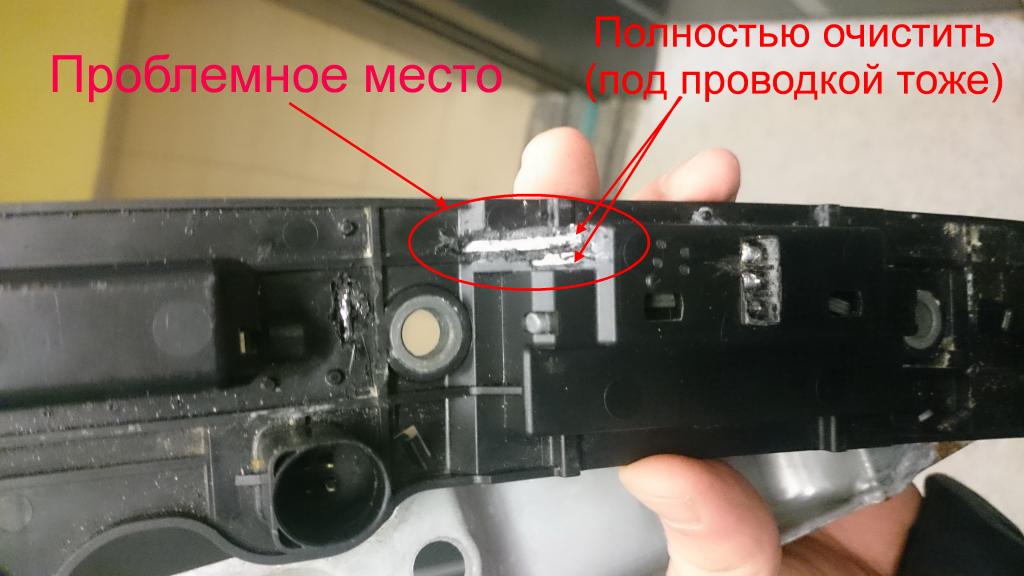

РИС 2. Проблемным местом оказалось место подъема проводки к кнопке. Во время удаления это место "залито" не совсем пластиком - это некое сыпуче хрупкое вещество с жёлтым оттенком на проводах. Проводку в этом месте нужно хорошо очистить сверху и снизу. После этого на моей накладке пропало сопротивление.

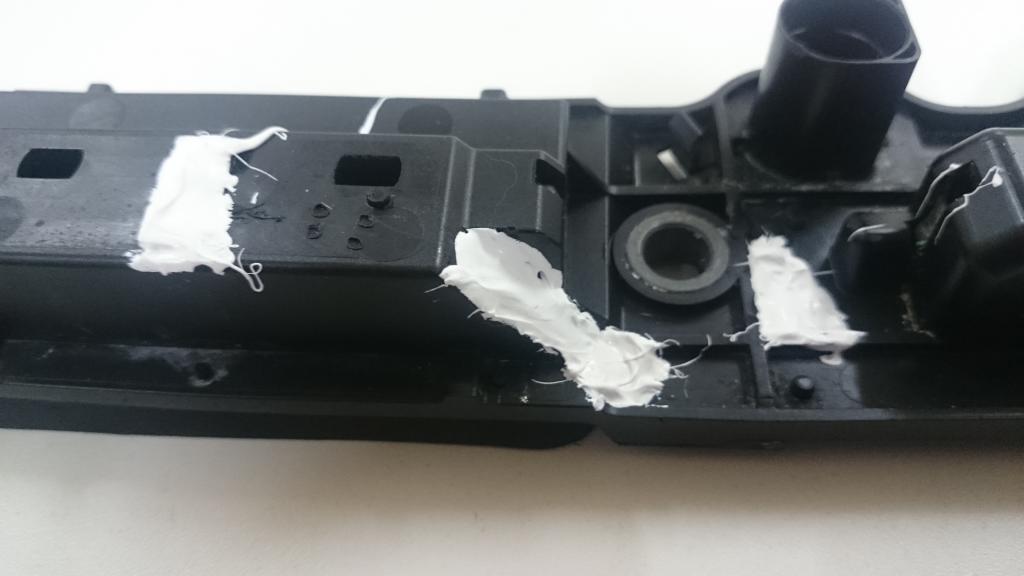

РИС 3. После проверки кнопки на авто - вскрытые места были залиты спец герметиком. Кнопка установлена на авто и уже неделю меня не беспокоит

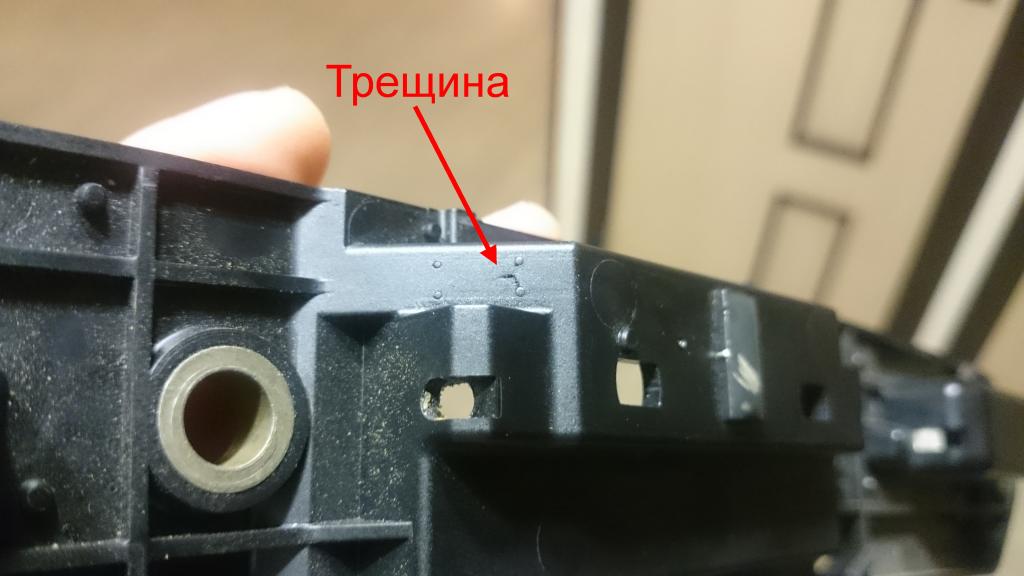

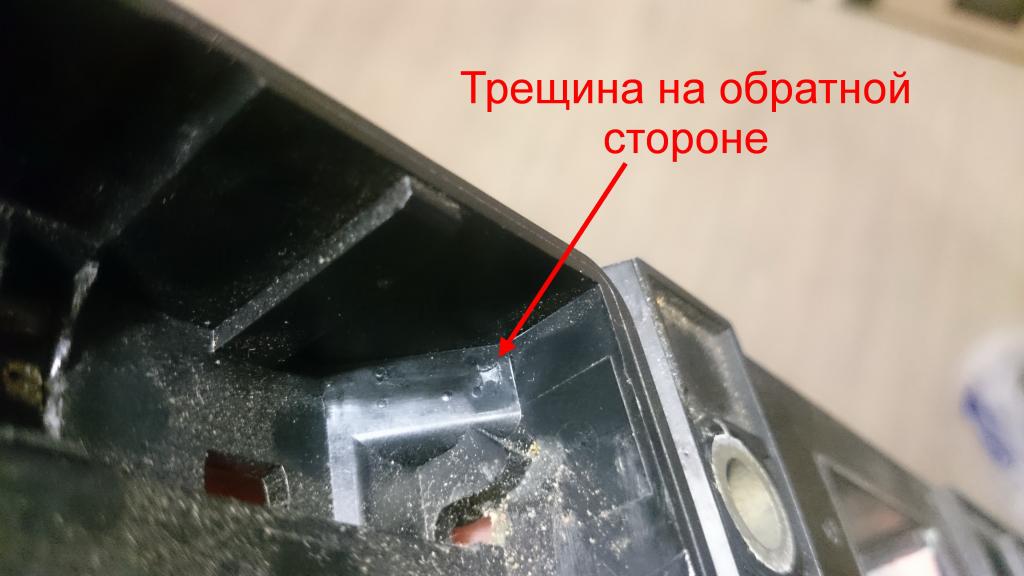

Так же хочу добавить, что при внимательном осмотре ещё целой накладки 1T0 827 574 H - были замечены дефекты на том самом "проблемном месте" на подъеме к кнопке с обеих сторон. Нашёл старую накладку 1T0 827 574 С - картина таже, даже форма и размер трещины ... (РИС 4. и 5)

Дефект производства или просто совпадение - узнаем после осмотра накладок с других Touran на нашем форуме.

pro100view,

Сообщение от pro100view

После проверки кнопки на авто - вскрытые места были залиты спец герметиком

можно поподробней что за герметик?

Сообщение от dimkin

pro100view,

можно поподробней что за герметик?

Эласил

Доброго дня. Подскажите как можно открыть багажник. Было все нормально, утром открыл положил, а достать х.. Дверь не открывается с ключа. Залез в багажник, там только кармашек для аварийного знака. Может какой предохранитель нужно поменять. 2009 1,4 TSI

в отсеке под аварийный знак в низ к замку есть окошко ,а на замке есть типа крючок .его нажмите-влево и дверь откроется(пальцем не дастаните)

Сообщение от f_t_a

там только кармашек для аварийного знака

А за ним заветный рычажок. http://www.touran-club.ru/f/obslugiv...ik/#post178926 Фото тут- http://www.touran-club.ru/f/obslugiv.../p6#post483620

На прошлой неделе начал снова открываться багажник, было уже зимой, снимал планку, дома просушил, хватило на 3 мес. Снял снова на выходных, повесил геркон пока, с ним сама дверь не открывается. Опытным путем выяснилось что в разъеме на контактах кнопки около 2,5 мОм в спокойном разомкнутом состоянии. Это оказался не микрик (выпаивал его, к сожалению развалился), не дорожки (расковырял пластмассу фрезой в нескольких местах, перерубил возле разъема). На разъеме все равно плавало сопротивление. Просверлил посередине между 4 пинов разъема, ножом прорезал пластмассу между контактов микрика - все равно гуляло сопротивление, первый раз такое вижу. Исчезло только после того как пин вместе с куском дорожки вывалился из разъема. Вставил назад - все, 0, нет сопротивления. Сегодня попробую или микрик новый впаять и дорожки восстановить или геркон приделать к планке, но там в кнопке хода мало планки может срабатывать от магнита.

- - - Добавлено - - -

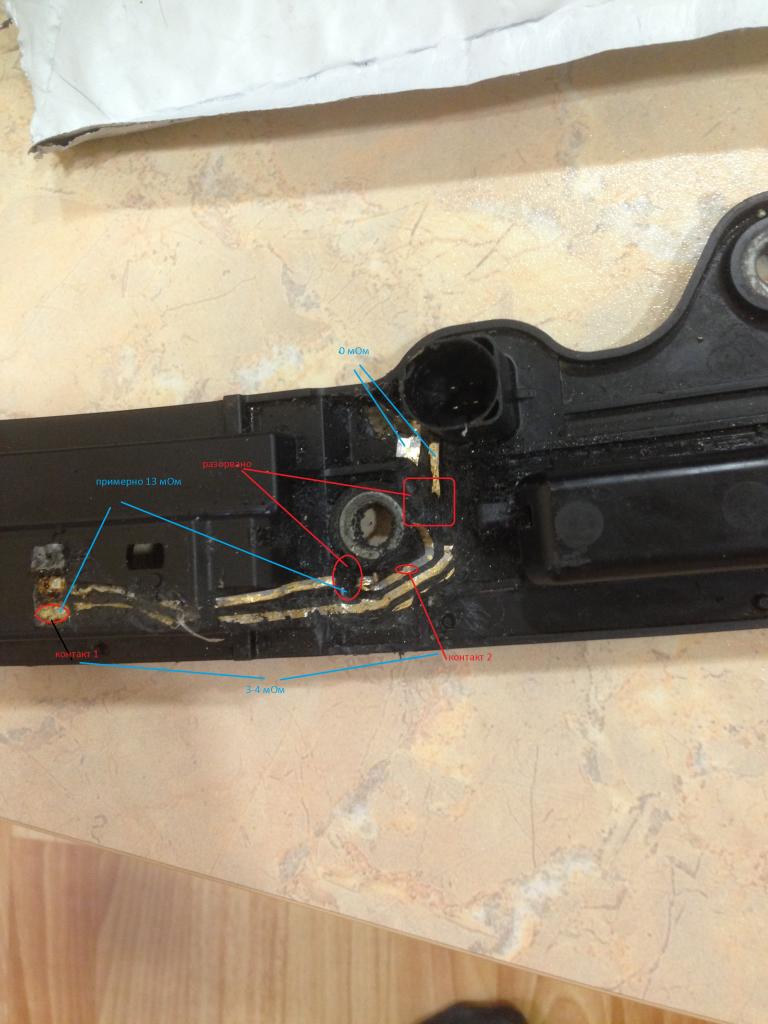

Вчера заморочился, думал ставить геркон, но он сразу же срабатывал от магнита - слишком близко, как и предполагал. Начал уже перепаивать микрик, дай думаю проверю еще как звонится, и что я вижу - примерно 3-4мОм на контактах микрика, вчера там был 0, планка пролежала на балконе сутки ). Между пинами 0 как и было починено. Ну и расковырял я практически всю пластмассу в районе контактов. Фото для наглядности контакты мультиметра показывают сопротивление не только в оторваной дорожке, но и в пластмассе в которой контакт лежал, я так понимаю какая-то окись образуется на дорожках, а в местах микротрещин и в поворотах дорожек просто между контактами заполняет полости. Получается вот такая проводниковая пластмасса от VW. Поэтому пока пин не вывалился он у меня звонился.

Ребята, подскажите что делать - перестал фиксироваться язычок замка багажника. Снял, разобрал. Обнаружил отогнутую нижнюю пластину на микрике и более ничего(может при разборке погнулась?). Механическая часть отдельно от электрической работает как часы. В электрической части моторчик тоже работает, шестерёнка с ползуном двигается но при нажатии на ручку открывания как-то подтормаживает на 0.5 секунды. Всё дело в возвратной пружине, что в шестерёнке или в электромоторе? И ещё. Собирал в закрытом положении чтобы не погнуть пластины на микриках. Нажимаешь открыть - моторчик жужжит, но не открывает. Как правильно собирать??? Ползун что на червяке д.б. ближе к шестерне или ближе к стенке корпуса???

Подниму тему. Поставил себе новый замок багажника. Брал здесь. https://ru.aliexpress.com/item/4-PIN...AbTest=ae803_1

Цена вопроса 18$. С установкой проблем не возникло. Чуть чуть только пришлось подрезать защитную пласмассу-пыльник на замке. В месте прилегания к задней крышке.

тоже заказали замок, как прийдет отпишусь как работает и что
заказали у другого продавца
