Снятие турбины на двигателе BKD

Сообщение от Stiv

к двигателям ВКС подходит эта выдержка из Эльза, или только какие там упомянуты?

Только к упомянутым.

grygalex, лови

Автомобили с сажевым фильтром:
1 - Турбонагнетатель
2 - Соединительная трубка воздушный фильтр / турбонагнетатель
3 - Обратный клапан
q Соблюдать установочное положение
4 - к усилителю тормозов
5 - Электромагнитный клапан ограничения давления наддува -N75-
6 - Воздушный фильтр
7 - Головка цилиндров/блок цилиндров
8 - Впускной коллектор
9 - Перепускной клапан
q для радиатора системы рециркуляции ОГ
10 - Радиатор
q для системы рециркуляции ОГ
11 - Клапан системы рециркуляции ОГ -N18-
12 - Переключающий клапан радиатора системы рециркуляции ОГ -N345-
13 - Обратный клапан
q Соблюдать установочное положение
14 - Вакуумный блок
q Турбонагнетатель




Автомобили без сажевого фильтра
1 - Блок электромагнитного клапана
q Схема подсоединения вакуумных шлангов к блоку электромагнитных клапанов → Илл.
2 - Обратный клапан
q Соблюдать установочное положение
3 - к усилителю тормозов
4 - Соединительная трубка воздушный фильтр / турбонагнетатель
5 - Воздушный фильтр
6 - Впускной коллектор
7 - Головка цилиндров/блок цилиндров
8 - Вакуум-резервуар
9 - Перепускной клапан
q для радиатора системы рециркуляции ОГ
10 - Радиатор
q для системы рециркуляции ОГ
11 - Клапан системы рециркуляции ОГ -N18-
12 - Турбонагнетатель
13 - Обратный клапан
q Соблюдать установочное положение

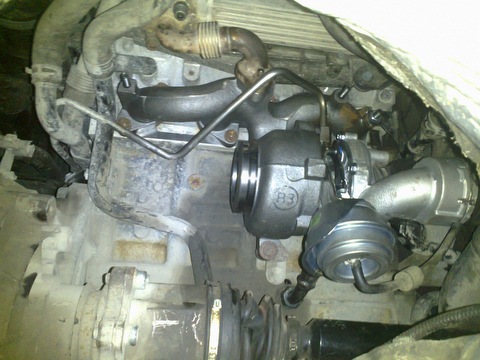

Ребята вот вид снизу двигатель BKD может кому понадобится, фотал летом когда турбу новую ставил.

Не могу открутить гайки под номером 3,они вроде как медные и ключ на 12 аж грани начинает сминать,поливал и WD 40 и холодным ключом -30,но не сместа,а ударить по гайке не получается-нет места.может кто какую хитрость подскажет(усилие вроде не большое,похоже прикипела по резьбе,ПОМОГИТЕ дельным советом

Витек, само название гайки на схеме указывает на то,что она расходная,т.е.сняв каким либо удобным для вас способом,вы должны её заменить : "№ 3 - 25 Нм - заменить"

Витек, Гайки стальные и омеднённые. Откручивал угловым ударным гайковёртом. Если нет-подубась по ней зубилом на разворот-в торец прижима ставь и подрубай к центру зазубринку, потом поверни и на разворот. Если грани закрутишь, то приваривай к шпильке гайку сверху. И вывёртывай шпильку. Можно потом с восьмёрошной коробки вчинить.

Да парни,вы все правильно пишете,я как бы это уже все проходил,но одна гайка спрятана за трубкой рецеркуляции газов и ее откручиваешь в слепую

менял турбину две недели назад.открутились гайки хорошо.

А все сами чтоль меняли турбины?Прям вот в гараж завалились и меняли?
Сколько это стоит в сервисе?

Сообщение от _Peter_

Сколько это стоит в сервисе?

Мне поменяли за 7руб, плюс удалили кат.
