Тема: Глупые вопросы про Туран

Сообщение от aspirin

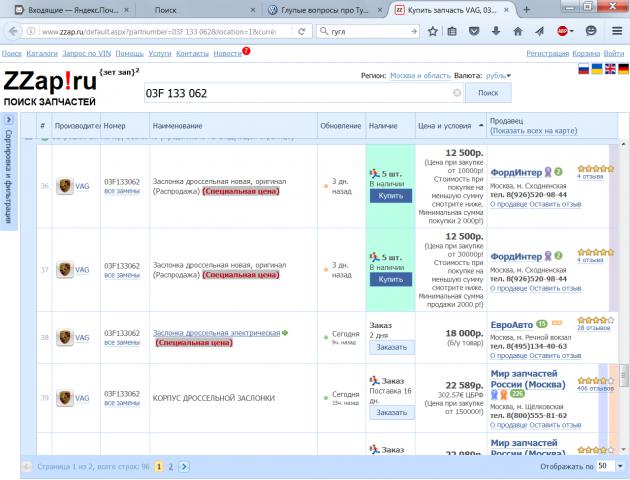

Где за 12 000 руб?

Подскажите, кто знает. Как просунуть провод через гибкие гофрированные трубки между кузовом и дверью багажника? Пришел к выводу, что в верхней части гофр стоят разъемы на защелках, но тогда как просунута трубка для заднего омывателя? Как не пытался что-либо просунуть - безрезультатно. Может есть какая-нить метода.

Сильно не усердствуй, сломаешь потом приклеивать придется. Я даже думал купить этот узел, что бы разобраться как он устроен.

Так я и не "усер-ую", поэтому и вопрошаю - как? А что глаголит Эльза?

Buddy, наглядно про гофры как ни странно в теме http://www.touran-club.ru/f/obslugiv.../p3#post495614 Когда я тянул провод от камеры заднего вида, то поломал фиксаторы. Теперь гофры на герметик приклеены..

Сообщение от Buddy

Подскажите, кто знает. Как просунуть провод через гибкие гофрированные трубки между кузовом и дверью багажника? Пришел к выводу, что в верхней части гофр стоят разъемы на защелках, но тогда как просунута трубка для заднего омывателя? Как не пытался что-либо просунуть - безрезультатно. Может есть какая-нить метода.

Времени нет, ну может в воскресенье сделаю "иллюстрированое пособие".
А сейчас коротко:
1 . просунуть что-либо можно только в ЛЕВУЮ гофру. В разъёмах есть место, там где в правом проходит трубка омывайки.
Больше нигде ничего всунуть невозможно!!! Только если в разъёмы вставлять пины с проводочками.... Вроде есть свободные места.
2. Резиновая гофра расфиксируется нажатием на рычажок внутри неё и вытягивается на 1,5-2 см . Разъединить разъёмы можно только изнутри, т. е. сняв облицовку крышки багажника и края потолка .

Сообщение от Paul

...Разъединить разъёмы можно только изнутри, т. е. сняв облицовку крышки багажника и края потолка .

Да это понятно, естественно, все снимал. Но как ни пытался отстегнуть хоть один верхний конец гофр - не получилось из-за скрытого в полости двери посадочного места, не видно, что там и где. Пытался на ощупь, пару фиксаторов нажимается и все. Снизу отстегивается легко.

Вот конец который в крышке, состоит из трёх частей.

Разъём держит фиксатор-зубчик(крючок) который отгибается в плоскости разъёма. Средняя часть выдёргивается из гофры с некоторым усилием. Её положение и определяет правая будет гофра или левая. Вставить обратно в дверь можно только в собраном виде... Важно при сборке не сломать фиксаторы-крючёчки на гофре.
Чтобы вынуть эту хрень из крышки багажника нужно слегка вжать манжету гофры внутрь(придавить) и надавливая на нёё (стрелки) какбы выворачивать вбок, т. е. вниз на себя, в сторону надавливания. Освободится один край , потом вытягивать противоположный.


Это конец который в крыше
.
Выдавливается изнутри надавливанием тонкой отвёрткой на фиксаторы, по одному. Один край, потом другой.


Вообще, в гробу кувыркаться тому конструктору.....
Что мешало сделать так же как в боковых дверях?!

Спасибо, Паша, жаль только, что фотки не раскрываются в большем размере. Насчет "кувыркаться" согласен на 100 %.

Сообщение от Buddy

Спасибо, Паша, жаль только, что фотки не раскрываются в большем размере. Насчет "кувыркаться" согласен на 100 %.

Смотри адрес изображения!
Перейди в альбомы (можно через мой профиль). Там, наверное, откроется крупнее...
