Снятие переднего стеклоочистителя
– Деактивировать функцию АРS → Глава.
– Подождать, пока щетки не придут в исходное положение и выключить зажигание.
– Отсоединить АКБ → Глава.
ИнструкцияЧтобы снять трапецию стеклоочистителя с тягами и электродвигателем стеклоочистителя, необходимо сначала снять поводки щеток, кожух водоотводящего короба и облицовку воздуховода.
Деактивация функции APS двигателя стеклоочистителя
Система очистителя ветрового стекла оснащена функцией APS (переменное исходное положение).
Функция APS обеспечивает, что поводок при каждом втором отключении стеклоочистителя после достижения нижнего положения вновь подвигается чуть вверх.
Для монтажа кривошипа к электродвигателю необходимо, чтобы электродвигатель находился в нижнем исходном положении. Чтобы обеспечить это, следует деактивировать функцию APS.
Инструкцияt Активировать функцию APS невозможно.
t После 100 взмахов (циклов) щеток стеклоочистителя функция APS активируется автоматически. Это касается как электродвигателей, функция APS на которых была деактивирована, так и новых электродвигателей.
– Подключить тестер -VAS 5051A- → Глава.
– Выбрать в тестере -VAS 5051A- режим работы „Gefuehrte Fehlersuche/Ведомый поиск неисправностей“.
– Выбрать с помощью кнопки „Sprung/Переход“„Funktions-/Bauteilauswahl/Выбор функции/компонента“ и один за другим следующие пункты меню:
t "Karosserie/Кузов"
t Электрооборудование
t "01 - Eigendiagnosefaehige Systeme/01-Системы с функцией самодиагностики"
t Блок управления бортовой сети
t "Funktionen Steuergeraet fuer Bordnetz/Функции блока управления бортовой сети"
t "Кодирование блока управления электроники стеклоочистителя/деактивация APS"
– Считать актуальную кодировку и записать ее значение.
– Кодировать блок управления с соответствующим считанным значением.
ИнструкцияСчитанное значение может отличаться по количеству цифр от количества возможных для ввода символов для нового кода. Это несущественно и не влияет на функционирование стеклоочистителя. С помощью новой кодировки обнуляется только счетчик взмахов щеток стеклоочистителя.
Снятие рычагов стеклоочистителя
Инструкцияt Подготовить стеклоочиститель к снятию рычагов → Глава.
t На следующих рисунках показано снятие рычага стеклоочистителя со стороны водителя. Снятие поводка стеклоочистителя на стороне переднего пассажира выполняется по аналогии.

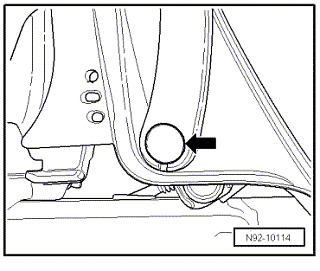

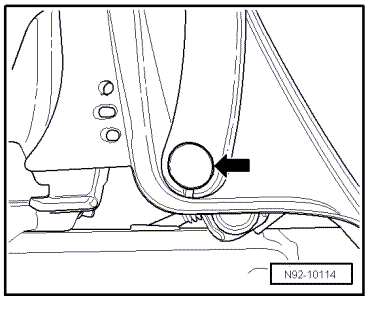

– Снять колпак -стрелка-, аккуратно поддев его с помощью отвертки.
[attachment=11:3pxs1uno]N92-10114.png[/attachment:3pxs1uno]

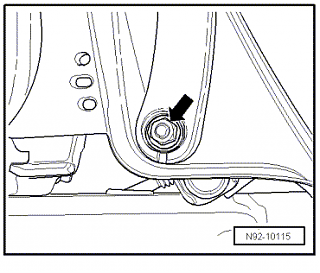

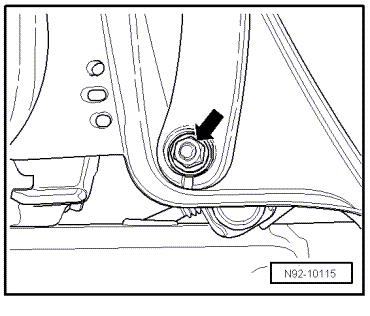

– Вывернуть гайку -стрелка-.
[attachment=10:3pxs1uno]N92-10115.png[/attachment:3pxs1uno]

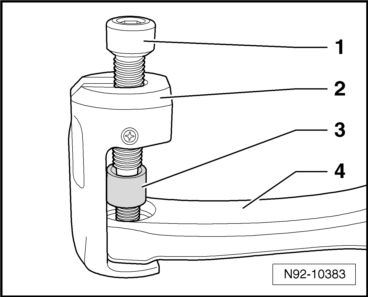

– Вдвинуть рычаги съемника -T10369/1--2- под поводок -4-, как показано на рисунке.
Осторожно!
Валик стеклоочистителя может быть поврежден.
Использовать всегда оправку -3- для снятия поводка.
– Вращать упорный винт -1- съемника по часовой стрелке, пока оправка -3- не будет прилегать к валу стеклоочистителя. Шестигранным ключом 6 мм поворачивать нажимной винт -1- по часовой стрелке, пока поводок -4- не отсоединится от оси.
– Снять съемник и поводок.
[attachment=9:3pxs1uno]N92-10383.png[/attachment:3pxs1uno]

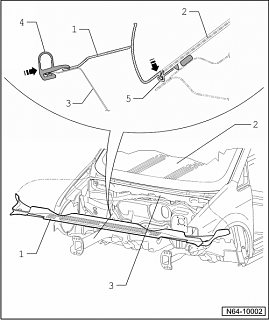

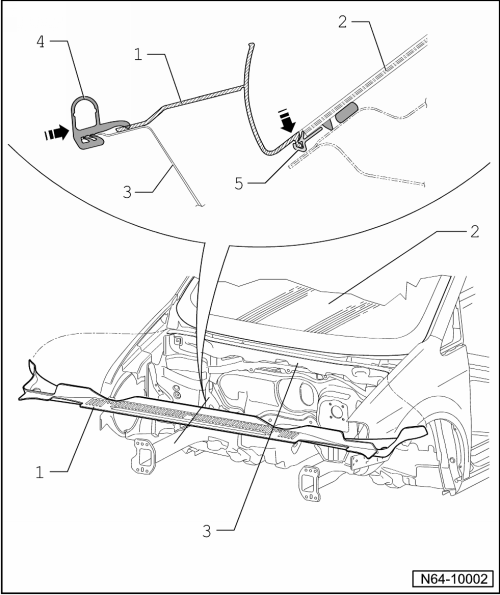

Снятие и установка крышки воодоотводящего короба
– Снять рычаги щеток стеклоочистителя → Глава.
Снятие и установка крышки водоотводящего короба → Кузовные работы; Группа ремонта64.
[attachment=0:3pxs1uno]N64-10002.png[/attachment:3pxs1uno]
Снятие облицовки воздуховода

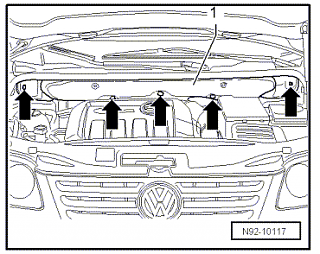

– Открутить крепежные гайки -стрелки- облицовки воздуховода -1-.
– Извлечь облицовку воздуховода -1- из автомобиля.
[attachment=8:3pxs1uno]N92-10117.png[/attachment:3pxs1uno]
Снятие трапеции стеклоочистителя с тягами и двигателем стеклоочистителя

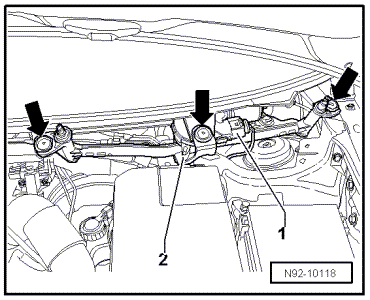

– Отсоединить штекерное соединение -1-.
– Выкрутить крепежные винты -стрелки- и вытянуть трапецию стеклоочистителя -2- вперед из автомобиля.
[attachment=7:3pxs1uno]N92-10118.png[/attachment:3pxs1uno]
Снятие двигателя стеклоочистителя с трапеции стеклоочистителя

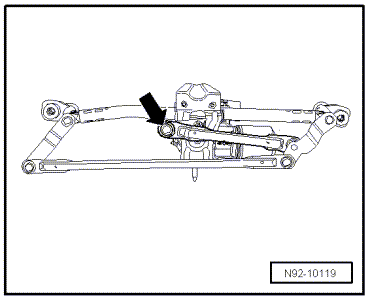

– Отжать тягу -стрелка- с помощью рычага -80-200- от кривошипа.
[attachment=6:3pxs1uno]N92-10119.png[/attachment:3pxs1uno]

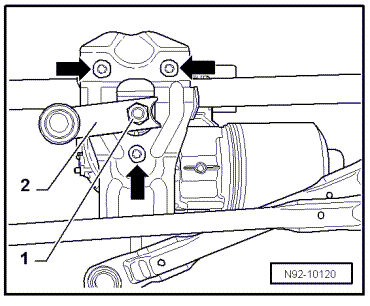

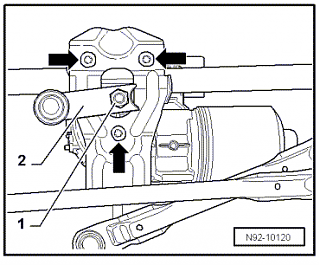

– Отвернуть гайку -1-.
– Снять рычаг -2- с вала двигателя стеклоочистителя.
– Выкрутить крепежные винты -стрелки- и извлечь электродвигатель с блоком управления из трапеции стеклоочистителя.
[attachment=5:3pxs1uno]N92-10120.png[/attachment:3pxs1uno]
Установка двигателя на раму стеклоочистителя
– Установить электродвигатель стеклоочистителя с блоком управления в трапецию и закрепить его крепежными винтами.
– Затянуть резьбовые соединения предписанными моментами затяжки → Глава.

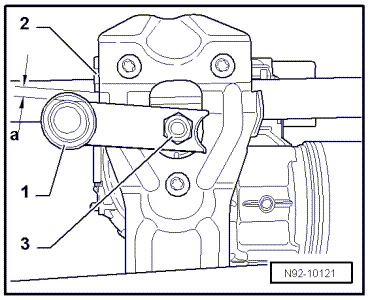

– Установить рычаг -1- на вал двигателя стеклоочистителя. Расстояние -a- к упору -2- должно составлять 3 ± 1 мм.
– Прикрутить кривошип и вал электродвигателя шестигранной гайкой -3-.
– Затянуть резьбовое соединение предписанным моментом затяжки → Глава.
[attachment=4:3pxs1uno]N92-10121.png[/attachment:3pxs1uno]
Установка переднего стеклоочистителя

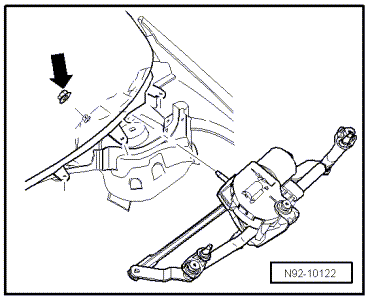

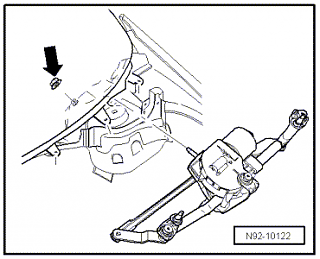

– Установить трапеции стеклоочистителя в обратной последовательности. При монтаже учитывать, что крепежный штифт трапеции на обратной стороне стеклоочистителя необходимо вставить во втулку -стрелка- на передней стенке.
– Затянуть резьбовые соединения предписанными моментами затяжки → Глава.
– Насадить штекерное соединение на разъем электродвигателя стеклоочистителя и зафиксировать его.
– Установить облицовку воздуховода в обратной последовательности.
– Подключить АКБ → Глава.
– Установить кожух водоотводящего короба → Глава.
[attachment=3:3pxs1uno]N92-10122.png[/attachment:3pxs1uno]
Снятие и установка рычагов стеклоочистителя
Снятие:
Снять рычаги стеклоочистителя → Глава.
Установка:
Инструкцияt На следующем рисунке показана установка рычага стеклоочистителя со стороны водителя. Установка трапеции стеклоочистителя на стороне переднего пассажира выполняется по аналогии.
t Крепежные гайки рычагов стеклоочистителя затягиваются необходимым моментом только после установки щеток стеклоочистителя в исходное положение.
– При включенном зажигании включить и снова выключить стеклоочистители, чтобы перевести электродвигатель стеклоочистителя в положение наибольшего отклонения.
– Насадить поводок стеклоочистителя примерно в исходном положении на вал стеклоочистителя и затянуть крепежную гайку -стрелка- от руки.
– При необходимости выполнить те же операции на стороне переднего пассажира.
– Настроить исходное положение щеток переднего стеклоочистителя → Глава.
[attachment=10:3pxs1uno]N92-10115.png[/attachment:3pxs1uno]
Регулировка исходного положения щеток переднего стеклоочистителя
Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
t Динамометрический ключ -V.A.G 1331/-
ИнструкцияУ автомобилей с правым расположением рулевого управления щетки стеклоочистителя установлены в зеркальном отображении.
– Деактивировать функцию АРS → Глава.
– Подождать, пока щетки не придут в исходное положение и выключить зажигание.
– Теперь следует провести регулировку конечного отклонения щеток стеклоочистителя.
Со стороны водителя:
[attachment=2:3pxs1uno]N92-10123.png[/attachment:3pxs1uno]

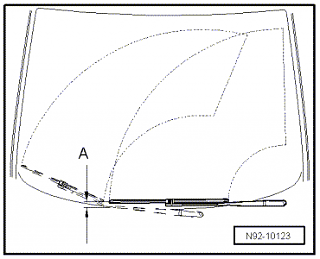

Расстояние -A- между скребком щетки стеклоочистителя и верхним краем кожуха водоотводящего короба должно составлять 30 мм.
– При необходимости отрегулировать исходное положение щетки, смещая рычаг очистителя заднего стекла в ту или иную сторону.
Снять рычаги стеклоочистителя → Глава.
– Затянуть резьбовые соединения предписанными моментами затяжки → Глава.
Со стороны переднего пассажира:
[attachment=1:3pxs1uno]N92-10124.png[/attachment:3pxs1uno]

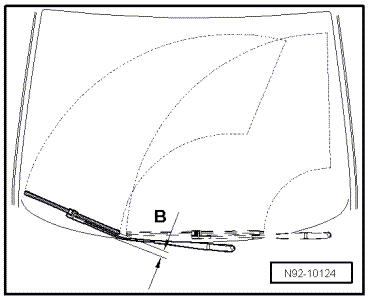

Расстояние -B- между резиновой лентой и верхним краем кожуха водоотводящего короба должно составлять 30 мм.
– При необходимости отрегулировать исходное положение щетки, смещая рычаг очистителя заднего стекла в ту или иную сторону.
Снять рычаги стеклоочистителя → Глава.
– Затянуть резьбовые соединения предписанными моментами затяжки → Глава.
