встали стеклоочистители

Здесь разговор ведется только про неисправности,
про сами дворники и их конструкцию пишем в http://www.touran-club.ru/f/pokupka/5731-pro-dvorniki/
про резинки к дворникам есть отдельная тема http://www.touran-club.ru/f/obslugiv...o-vysluge-let/

Сообщение от dwarf2000

Хорошо бы понять, как правильно проверять мосфеты, чтобы не менять наудачу.

http://elektrik24.net/instrumentyi/i...ranzistor.html

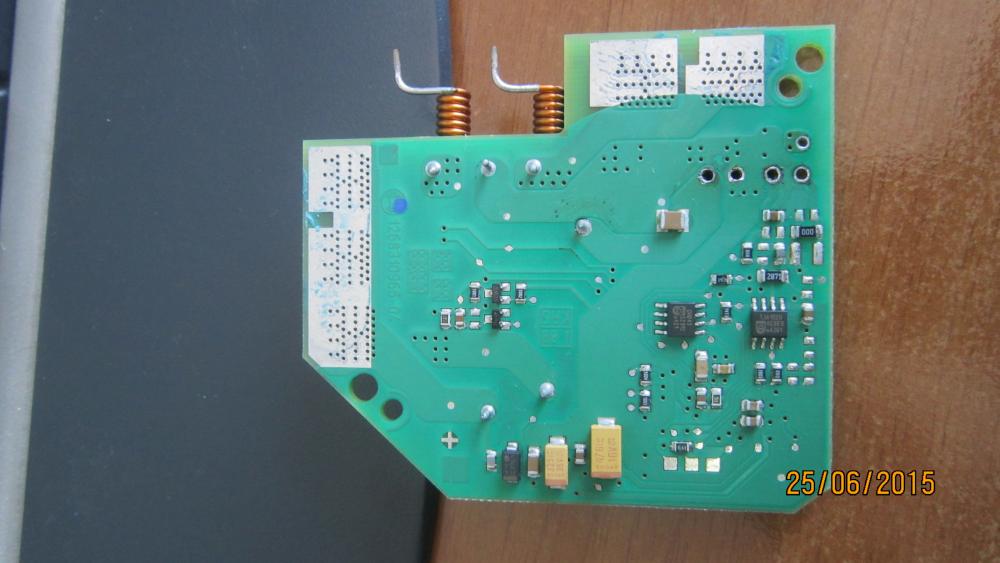

проверил все 5шт транзисторов. Рабочие, мать их!!! из того, что еще можно поменять в течение месяца - L9903 контроллер двигателя и TJA1020 (сверху на плате сразу видны два корпуса, на одном правда маркировка стерта)
L9903 нашел здесь за 150p https://ru.aliexpress.com/item/L9903-SOP20-Car-computer-chips-diy-in-stock-can-pay/32826621692.html?spm=a2g0v.search0104.3.43.9gBRs9& ws_ab_test=searchweb0_0,searchweb201602_1_10152_10 065_10151_10068_10344_10342_10343_10340_10341_1030 7_10301_10060_10155_10154_10056_10055_10054_10059_ 10534_10533_10532_100031_10099_10338_10339_10103_1 0102_10169_10052_10053_10142_10107_10050_10051_100 84_10083_10080_10082_10081_10110_10111_10112_10113 _10114_143_10312_10314_10078_10079_10128_10073_101 29_10125-10169,searchweb201603_25,ppcSwitch_2&btsid=811586a e-8180-4524-9eb5-58056e9fcccc&algo_expid=70f89fe8-cb06-4d4b-be91-a5b8f2171a7b-6&algo_pvid=70f89fe8-cb06-4d4b-be91-a5b8f2171a7b
LIN контроллер шины TJA1020T нашел здесь десяток за 250р https://ru.aliexpress.com/item/10pcs-lot-New-TJA1020T-TJA1020-TJA1020T-N1-LIN-bus-transceiver-chip-SOP-8/32817825614.html?spm=a2g0v.search0104.3.2.QwAXsk&w s_ab_test=searchweb0_0,searchweb201602_1_10152_100 65_10151_10068_10344_10342_10343_10340_10341_10307 _10301_10060_10155_10154_10056_10055_10054_10059_1 0534_10533_10532_100031_10099_10338_10339_10103_10 102_10169_10052_10053_10142_10107_10050_10051_1008 4_10083_10080_10082_10081_10110_10111_10112_10113_ 10114_143_10312_10314_10078_10079_10128_10073_1012 9_10125,searchweb201603_25,ppcSwitch_2&btsid=b479b d94-ea7f-4edf-a4e1-2933f3c459b4&algo_expid=b5e53bc7-34e1-40ef-8e8e-d4563837b75e-0&algo_pvid=b5e53bc7-34e1-40ef-8e8e-d4563837b75e
и то и другое доставка месяц....
и снова угадайка.... потому как эти микрухи - вообще непонятно как проверять.
Хорошо бы подкинуть хоть какой-то другой мотор на правую сторону для проверки, дабы убедиться в том, что глюк именно в нем, а не в контроллере или еще где-то в проводах. Ни у кого нет поблизости?

Сообщение от dwarf2000

Ни у кого нет поблизости?

У Олега morokа скрутить.

Мысль интересная, да и Красногорск рядом, хотя изначальный посыл был не курочить машину соклубней, а хватануть снятый на пробу.
Почитал родственные автофорумы, DRIVE2 о проблеме, глянул фото подобных плат в выборке гуглояндекса - и закралось у меня подозрение, что не две одинаковые TJA1020 сверху платы, а TJA и невесть какая микруха в таком же корпусе. Маркировка ее у меня спилена, а разводка, например, питания у noname и TJA различаются.

- - - Добавлено - - -

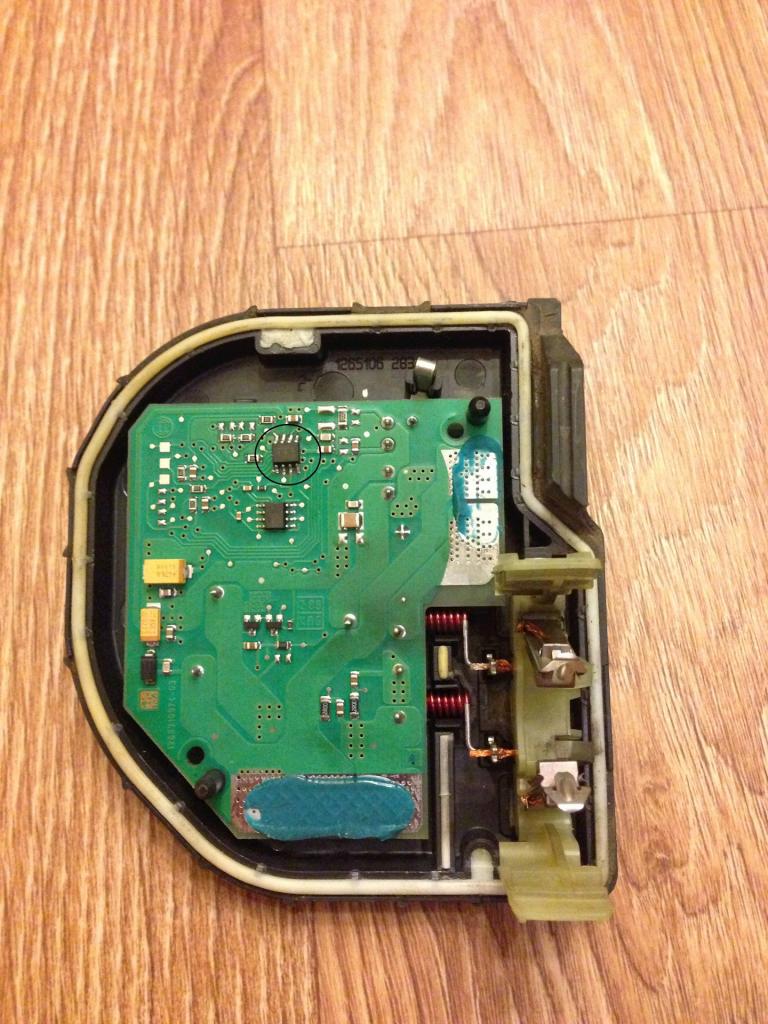

та, что ближе к краю (обведена на левом рисунке) - TJA1020, а вторая ХЗ что. Узнать бы...

dwarf2000, Алексей, блоки управления с донора сохранились. Вроде тоже автобусник.

wimial, написал тебе в личку

- - - Добавлено - - -

UPD по деталям: купил в Митино на радиорынке на 3м этаже и TJA1020 и MOS ключ (транзистор, аналог) один на пробу. 330р все удовольствие. Сдую всю эту компанию феном с платы, зачищу-залужу контакты, протестирую полевой ключ еще раз и поставлю новый LIN-контроллер, посмотрим, поможет ли... статистика коллег по несчастью из других форумов придает надежды. а вот фото второй микрухи в корпусе SOP-8 так и не нашел, чтобы маркировку прочитать. Подскажите, кто видел\знает!

Итог прошлой недели: tja1020 и переставленные по кругу 5транзисторов мосфетов ни к чему не привели. Глюк тот же.
Выглядит так: при вклчюении пассажирский мотор вертит два раза против часовой стрелки, по часовой - не хочет, вместо этого трясется (не закрепленным тестил). Такое ощущение что на мостовую схему ключей не приходит управляющий сигнал для открытия второй половины транзисторного моста, которые крутят мотор по часовой. Или приходит, но какой-то слабый. Управляет ключами L9903. Надо ее искать где-то в Москве, или выписывать у друзей-китайцев.

dwarf2000, Алексей машинка сейчас в Питере. Забава твоя может быть бесконечно долгой.
Да или нет, вот вопрос.........................
На след. неделе отравлю.
Проверить легко. Да и сам знаешь- денег я вперёд не беру.
Я живу по закону диодного моста.

Так кабы точно знать, что мотор... А то тебя напрягу, а по факту результат неочевиден. Правый на левую сторону (заведомо живую) переставить если - тест мотора возможен?

Алексей, возможно нужно искать неисправность не в блоке правого дворника.
А в левом. Вроде как он главный по маршрутам щёток. И он такт задаёт.
А мотор тут никак, блоки управления ...
Немцы мать их... напридумывали- двери на каждой свой блок управления.
Дворники... не добили их в 45.
