встали стеклоочистители

Здесь разговор ведется только про неисправности,
про сами дворники и их конструкцию пишем в http://www.touran-club.ru/f/pokupka/5731-pro-dvorniki/
про резинки к дворникам есть отдельная тема http://www.touran-club.ru/f/obslugiv...o-vysluge-let/

Капот закрыт. Пробовал подключить мотор с гольфа. Реакция ноль. Предполагаю что провод где-то перебит. Больше я не представляю что может случиться.

- - - Добавлено - - -

Подскажите распиновку разъма мотора дворников: Откуда и что приходит. Провода проверил. Внешне целые. Задействованные контакты 1,2,4. На 1 контакте всегда 0 и не звониться, на 2- 11.9В, на 4-ом - тоже напругу показывает. Куда идет (откуда приходит (блок, разъем)) черно-красный провод первого контакта??

targitai, на предыдущей странице схема
http://www.touran-club.ru/f/obslugiv...p19#post566835

Сообщение от vladik

targitai, на предыдущей странице схема
http://www.touran-club.ru/f/obslugiv...p19#post566835

Подскажите схему на стеклоочистители для машин м одним мотором пожалуйста. Та схема что раньше выложили мне не подходит нифига. Указанные в ней контакты и номера предохранителей не совпадает нифига. Дворники заработали после подачи плюса с акума напрямую (через предохранитель). Если Вин нужен для поиска схемы напишу.

Сообщение от targitai

Подскажите схему

SB19 посмотрите.

на всякий случай этот гляньте


S19 походу дл 2х моторов

[QUOTE=vladik;569651]на всякий случай этот гляньте


S19 походу дл 2х моторов
[/QUOTE

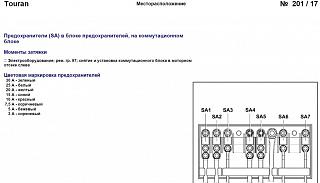

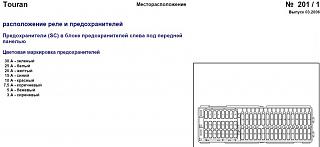

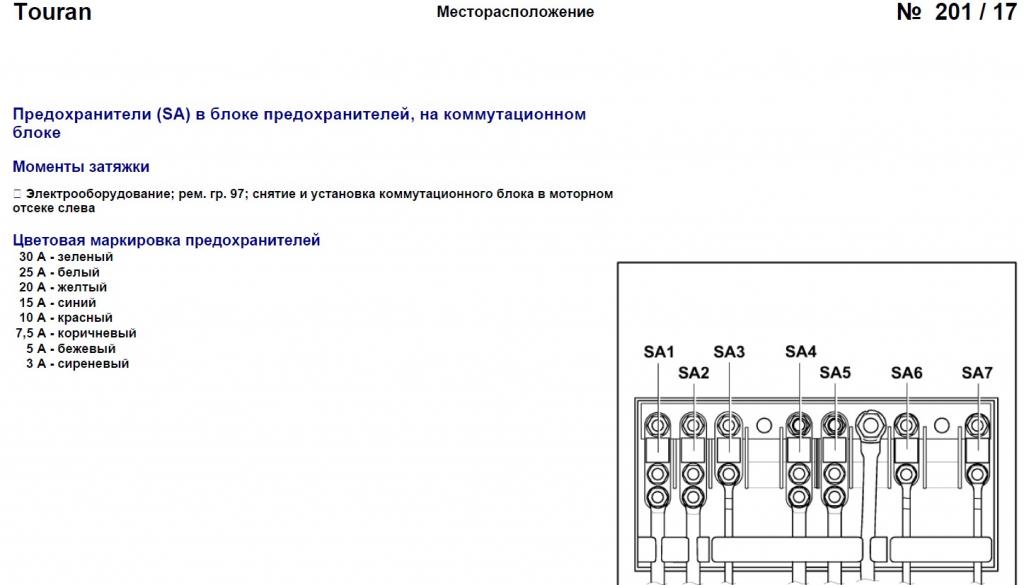

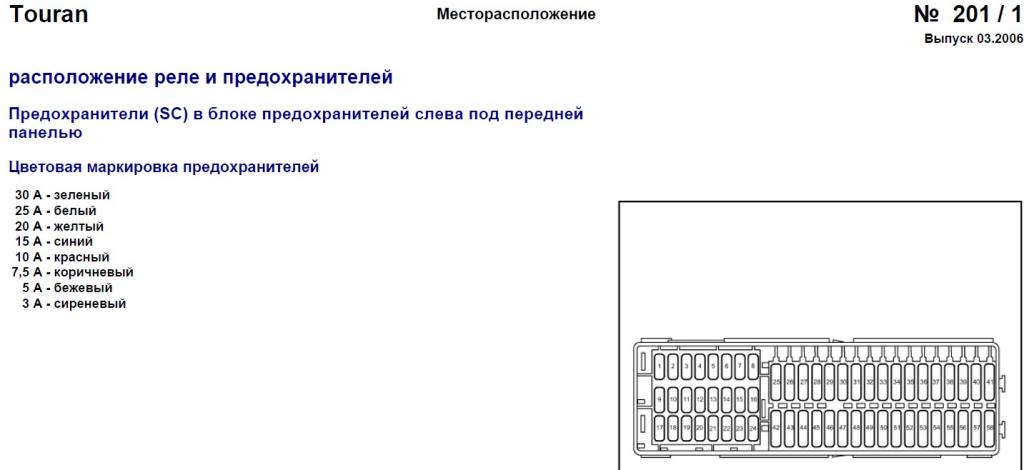

Блок предохранителей "B" это тот что под рулём или тот что в моторном отсеке?

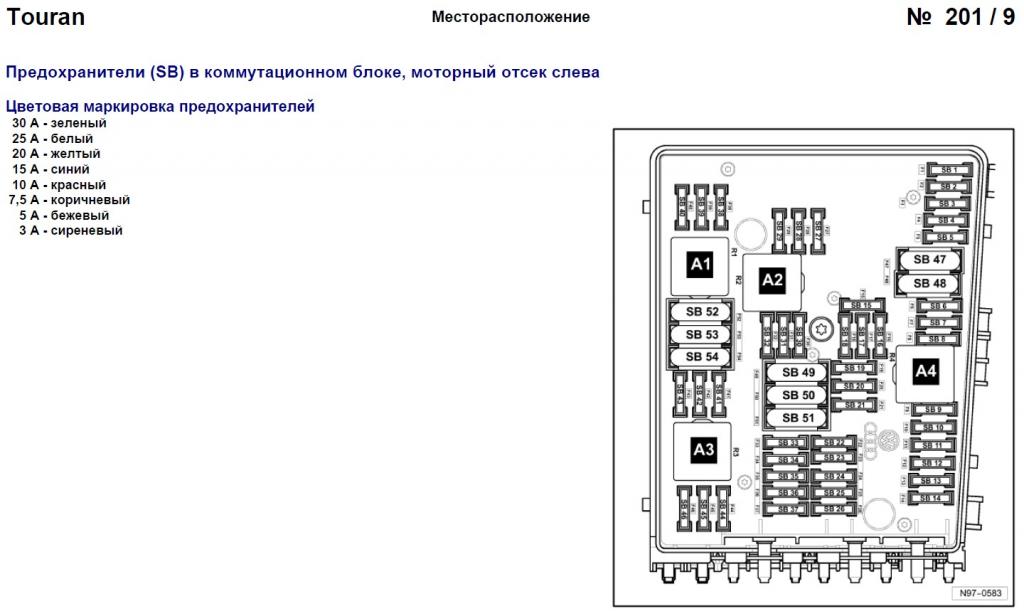

targitai, В - в моторном отсеке

Сообщение от vladik

targitai, В - в моторном отсеке

Это блок нового образца? Судя по фото у меня меньше предохранителей в нём.
Посмотрю вечером, но в моторном отсеке проверял в первую очередь все предохранители и они целые.

Сообщение от targitai

Это блок нового образца? Судя по фото у меня меньше предохранителей в нём.
Посмотрю вечером, но в моторном отсеке проверял в первую очередь все предохранители и они целые.

Отвечу сам себе на вопрос )))
Блок предохранителей в моторном отсеке у меня в версии Low, соответственно количество предохранителей и реле другое.

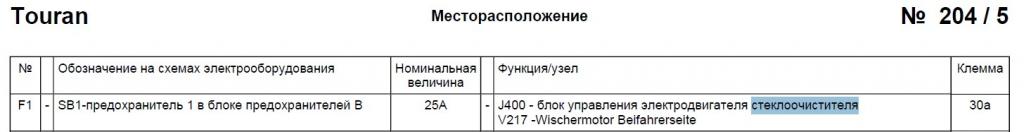

Суда по схемам предохранитель SB1 - отвечает за мотор стеклоочистителей. Предохранитель на нём целый. Поиски продолжаются.....

Микрик на замке капота и его проводку смотрели?
