Я уже брал одно подобное реле с али, мне понравилось и ценник рублей 200 не напрягает (описание работы ниже).

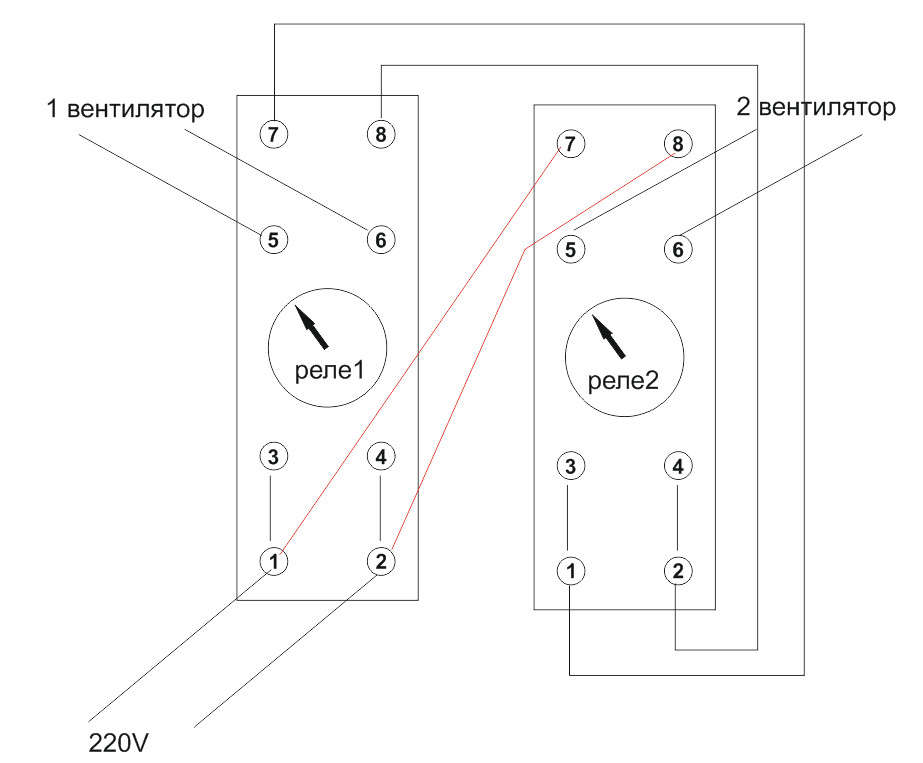

При подаче напряжения на контакты 1 и 2 (на 3 и 4 стоят перемычки, я не электронщик ,но вроде там катушка) появляется напряжение на контактах 5 и 6 на заданный промежуток времени, по истечении которого эта пара контактов отключается и напряжение появляется на контактах 7 и 8. Для повторного запуска нужно заново подать напряжение на контакты 1 и 2. Вот думаю , если поставить 2 реле и 2 вентилятора по схеме которую выдал мой скудный ум, будет ли эта шняга работать циклически? суть в том, что когда отработает второе реле и напряжение появится на контактах 7 и 8 второго реле, подать его снова на контакты 1 и 2 первого реле, по логике должен снова запуститься 1 вентилятор, а питание второго реле пропадет до тех пор пока не закончится время работы 1 вентилятора ну и потом все по кругу...
PS Хотя наверное не будет работать, так как напряжение на контактах 1,2,3 и 4 первого реле и так никуда не денется, а для перезапуска потребуется его отключение и повторное включение...
Нужна какая то хрень, которая после отработки одного цикла полностью отключала питание и заново его подавала на контакты 1 и 2 первого реле в автоматическом режиме...

Подача питания сопровождается только одним включением/выключением? Это НЕ циклическое реле и из двух таких не сделать аналог одного циклического.

Сообщение от wetrydgy

Подача питания сопровождается только одним включением/выключением? Это НЕ циклическое реле и из двух таких не сделать аналог одного циклического.

Да , уже дошло это до меня. Посмотрю то что вы предложили выше, пара вентиляторов рублей по 500 и циклическое реле за 1000-1500р в любом случае это меньше 20000 р

nick1605, я бы может и пораскидал мозгами как это сделать, но все это пустое пока не будет нормальной вентиляции и ни какая рекуперация не поможет. И следующий вопрос будет, как сделать глушитель. Вент каналы чистят и ворона ваще не проблема. Можешь даже сам, берешь веревку и гирю подходящую под канал кило на 10. Дальше думаю технология понятна. Хуже если этот канал был забит ещё при строительстве, но и тут есть решение. Каналы не бывают одиночными, их сразу несколько идёт, и можно просто пробить ещё одно отверстие справа или с лева. Это не совсем правильно, но если канал наглухо забит, то особо без вариантов, важно максимально исследовать где какие каналы используются и входить в канал чтобы максимально далеко от соседей сверху и снизу и уж точно не попасть к соседу за стенкой.

У нас в доме, было дело, в двух квартирах чуть в ванне не задохнулись от угарного газа, тухли газовые колонки. И трубы чистили, и колонки меняли. В конце концов всё таки кто восстановил приток, кто с приоткрытыми окнами всё время. Стеклопакетов понаставили глухих и дверей изолированных, притока нет, а борются с вытяжкой.

Сообщение от Lesni4ij

Стеклопакетов понаставили глухих и дверей изолированных, притока нет, а борются с вытяжкой.

Это главная из причин, почему в первую очередь хочу восстановить подсос воздуха под окном. Но меня смутило отсутствие вытяжки, даже сейчас, когда окна открыты на проветривание. Зимой то при закрытых окнах понятно - если нечего не пришло, то и уходить нечему...

Сообщение от nick1605

Я уже брал одно подобное реле с али, мне понравилось и ценник рублей 200 не напрягает (описание работы ниже).

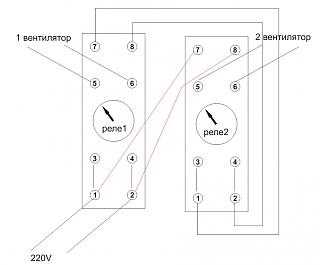

При подаче напряжения на контакты 1 и 2 (на 3 и 4 стоят перемычки, я не электронщик ,но вроде там катушка) появляется напряжение на контактах 5 и 6 на заданный промежуток времени, по истечении которого эта пара контактов отключается и напряжение появляется на контактах 7 и 8. Для повторного запуска нужно заново подать напряжение на контакты 1 и 2. Вот думаю , если поставить 2 реле и 2 вентилятора по схеме которую выдал мой скудный ум, будет ли эта шняга работать циклически? суть в том, что когда отработает второе реле и напряжение появится на контактах 7 и 8 второго реле, подать его снова на контакты 1 и 2 первого реле, по логике должен снова запуститься 1 вентилятор, а питание второго реле пропадет до тех пор пока не закончится время работы 1 вентилятора ну и потом все по кругу...
PS Хотя наверное не будет работать, так как напряжение на контактах 1,2,3 и 4 первого реле и так никуда не денется, а для перезапуска потребуется его отключение и повторное включение...
Нужна какая то хрень, которая после отработки одного цикла полностью отключала питание и заново его подавала на контакты 1 и 2 первого реле в автоматическом режиме...

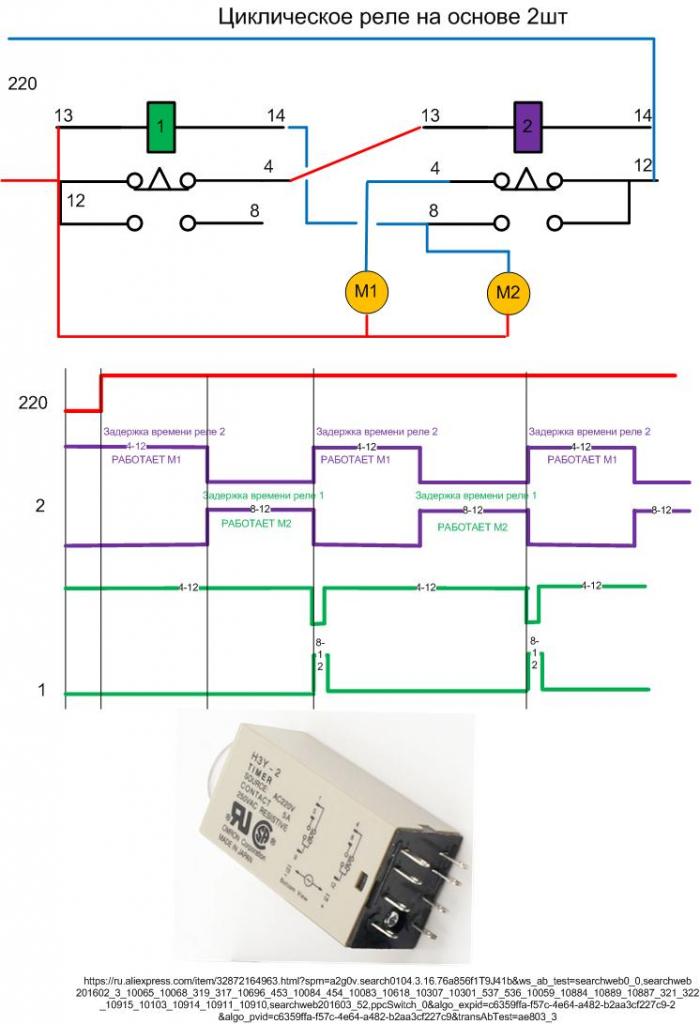

реле по вашей ссылке, будет работать.
примерно так
подали 220-включился М1 на время задержки реле2, отработало реле2, включился М1 на время задержки реле1.
сработало реле 1 сбросило всю схему в начало

Сообщение от vladik

реле по вашей ссылке, будет работать.
примерно так
подали 220-включился М1 на время задержки реле2, отработало реле2, включился М1 на время задержки реле1.
сработало реле 1 сбросило всю схему в начало

Вот спасибо...
Один вопрос
имеет ли значение куда фазу, а куда ноль подводить или без разницы?

Сообщение от nick1605

Вот спасибо...
Один вопрос
имеет ли значение куда фазу, а куда ноль подводить или без разницы?

без разницы, выделил разным цветом, чтобы удобнее собирать было, чтобы не перепутали

Сообщение от vladik

без разницы, выделил разным цветом, чтобы удобнее собирать было, чтобы не перепутали

Спасибо , заказал с али 2 шт (все удовольствие 440р вместе с доставкой)
