Touran Eco Fuel (метановый Туран)

Страница 239 из 648 ПерваяПервая ... 139189229237238239240241249289339 ... ПоследняяПоследняя
Показано с 2,381 по 2,390 из 6478
  1. #1
    Реф
    Автор темы

    Touran Eco Fuel (метановый Туран)

    У многих из уважаемых форумчан, а именно - владельцев послерестайлинговых машин в руководстве имеется ссылка на существование вот такой модели Турана - на природном газе (метане).

    Интересно, видел ли кто-то реально такую машину, а может быть даже катался на ней?.. Интересны впечатления, потому что все мои предыдущие машины дооснащались дополнительно газовым оборудованием (только пропановым, разумеется)
    ************************************************** **********************************
    Программа самообучения 425
    Устройство и принцип работы, Газовое оборудование EcoFuel для двигателей TSI 1,4 л 110 кВт
    http://www.touran-club.ru/albums/id212/551/19247.pdf
    Программа самообучения 373
    Система питания на природном газе EcoFuel в Touran и Caddy для двигателя 2,0л-80кВт
    http://www.touran-club.ru/albums/id212/551/22120.pdf
    ************************************************** **********************************

    Снятие бензофорсунок

    Указание
    Снятые форсунки подлежат замене.
    Снятие
    Снять воздушный фильтр → Глава.
    Снять блок регулирующей заслонки -J808- и модуль дроссельной заслонки -J338- → Глава.
    – Снять впускной коллектор и нижнюю часть впускного коллектора → Глава.
    – Пальцами оттянуть уплотнительное кольцо вверх, как показано на рисунке, и снять его с форсунки.
    – Привинтить к инерционному съёмнику -T10133/3-захват -T10133/15-. Вложение 41734
    – Вставить съёмник -T10133/15- в канавку -стрелка- на форсунке. Вложение 41735
    – Извлечь форсунку осторожными ударами. Вложение 41736
    Установка
    – Тщательно очистить отверстия форсунок в ГБЦ нейлоновой щёткой -T10133/4-. Вложение 41737
    – Использовать при установке новый пружинный элемент -стрелка-. Вложение 41738

    – Заменить уплотнительные кольца между форсунками и нижней частью впускного коллектора и слегка смочить их чистым моторным маслом.
    Указание
    Тефлоновое уплотнительное кольцо форсунки смазывать нельзя.
    – Вставить новую форсунку рукой до упора в отверстие головки блока цилиндров.
    Указание
    Форсунка должна вставляться легко, при необходимости подождать, пока уплотнительное кольцо достаточно сожмётся.

    – Проверить надёжность и правильность установки форсунок в ГБЦ.

    – Осторожно установить нижнюю часть впускного коллектора на форсунки и затянуть винты крепления моментом 20 Нм → Глава.

    – Установить впускной коллектор → Глава.

    – Установить блок регулирующей заслонки -J808- и блок дроссельной заслонки -J338- → Глава.

    Установить воздушный фильтр → Глава.
    [свернуть]


    Метод снятия топливного насоса комрадом boilc Вложение 48226
    Ремонт газового редуктора EcoFuel 1.4 TSI
    Последний раз редактировалось Allex; 30.04.2016 в 11:40.

  2. #2381
    ...Михалыч
    Участник
    на ольшевского не был- не знаю...На скорины наше авто они знают, не раз разбирали, собирали...По просьбе трудящихся и "химию" могут сделать...

  3. #2382
    ant 787
    Член Клуба
    Zaraza, вот ты спрашивал про снятие:
    Снятие и установка газовой рампы с клапанами подачи газа -N366-, -N367-, -N368-, -N369-

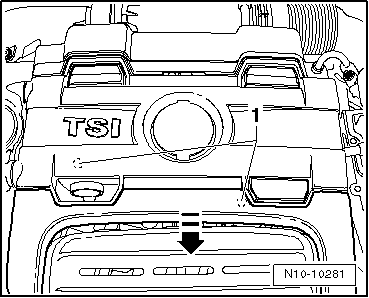

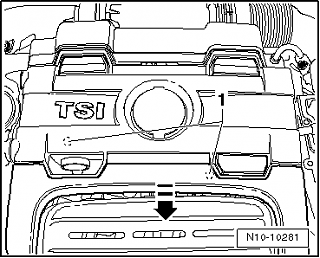

    – Приподнять кожух двигателя в точках -1- и снять его движением вперед в направлении -стрелки-.

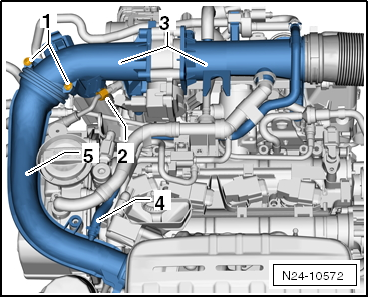

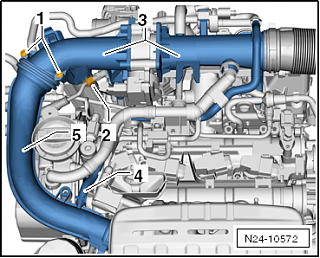

    – Отвернуть болты крепления -1-. Touran Eco Fuel (метановый Туран)-n10-10281.png
    – Ослабить осторожно накидную гайку -2- и выпустить остатки газа.
    – Ослабить пружинные зажимы и снять шланг -4- на электромагнитном клапане 1 адсорбера -N80- и на трубопроводе наддувочного воздуха -5-.
    – Вывернуть винт крепления напорного трубопровода -5- к турбонагнетателю и снять напорный трубопровод.
    – Отсоединить все разъемы и шланги от патрубка впускного тракта -3- и блока регулирующей заслонки -J808-.Touran Eco Fuel (метановый Туран)-n24-10572.png

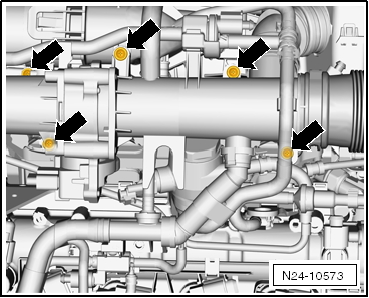

    Выкрутить винты крепления -стрелки- всасывающих патрубков и вытащить патрубки вверх вместе с блоком регулирующей заслонки -J808-.Touran Eco Fuel (метановый Туран)-n24-10573.png

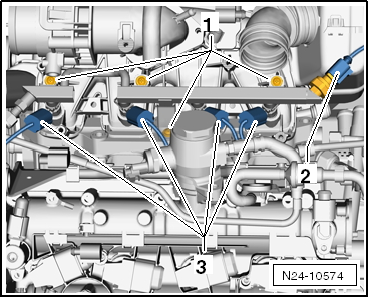

    – Отсоединить разъём -2-датчика газовой рампы -G401-.
    – Отсоединить разъёмы -3- клапанов подачи газа и вывернуть крепёжные винты -1-.
    – Снять рампу вместе с клапанами подачи газа.
    Установка
    Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:
    – Проверить правильность посадки и надёжность крепления фиксирующих скоб.
    – Установить газовую рампу с клапанами подачи газа на впускной коллектор и равномерно утопить её вниз. Touran Eco Fuel (метановый Туран)-n24-10574.pngНажмите на изображение для увеличения.

Название:	N24-10574.png
Просмотров:	105
Размер:	112.4 Кб
ID:	37685

  4. #2383
    Zaraza
    Участник
    Спасибо Антон, ты крут!

  5. #2384
    ant 787
    Член Клуба
    Вадим, это тетя Эльза..

  6. #2385
    ...Михалыч
    Участник
    Цитата Сообщение от Cаня Посмотреть сообщение
    так тут глазь не глазь все равно не поможет.
    не знаю, что и говорить...мозги поставили другие б\у(привезенные из польши), не прописывается иммобилайзер - говорят нужна другая панель управления...А насколько это верно?

  7. #2386
    Zaraza
    Участник
    Цитата Сообщение от ...Михалыч Посмотреть сообщение
    не знаю, что и говорить...мозги поставили другие б\у(привезенные из польши), не прописывается иммобилайзер - говорят нужна другая панель управления...А насколько это верно?
    Могу дать телефон спеца. Я менял DSG-7 на механику. Мозги он оставил старые, но "покопался" внутри. Претензий нет.

  8. #2387
    ...Михалыч
    Участник
    давай!

  9. #2388
    ...Михалыч
    Участник
    итак,теперь уже якобы неисправная панель приборов может быть причиной непрописывания мозгов?

  10. #2389
    Zaraza
    Участник
    Сделали мою Турашку. Быстро, но дорого. 450$(250 работа, 200 б/у форсунка).

    Но есть и положительные моменты. Я запомнил какие группы надо смотреть в Васе.

    33 группа - смотрят какое-то напряжение.
    50 группа - смотрят лямбда-зонд.
    242 группа - смотрят давление в рампе.
    243 группа - включают работу двигателя на газе/на бензине.


    Диагностика такая.
    Проверить зачем-то напряжение в 33 группе, затем давление в рампе.
    Если на газ не переключилось, то включить работу на газу и просмотреть ошибки.


    Зачем нужны 33 и 50 группы, я не понимаю.

  11. #2390
    Cаня
    Участник
    Цитата Сообщение от Zaraza Посмотреть сообщение
    Сделали мою Турашку. Быстро, но дорого. 450$(250 работа, 200 б/у форсунка).
    Вадим,а где ремонтировал авто?
