101поблагодарилиЗдравствуйте, уважаемые автолюбители!
Вношу свой небольшой вклад в решении вопроса - как заводить дизель на «горячую» если он обычным способом долго заводится. Поискав в инете инфу по многим форумам, стало очевидно (и практически подтвердилось), что при отключении датчика охлаждающей жидкости (далее ОЖ), движок заводится быстро, так же, как и на холодную. Это обуславливается тем, что электронный блок управления (далее ЭБУ) думает, что двигатель холодный и увеличивает кол-во впрыска топлива для запуска. Предлагаю схему, которая позволяет обмануть ЭБУ и решить тем самым указанную проблему.
Сначала небольшое предисловие: Первый вариант схемы был сделан просто на 1м реле, которое своей контактной группой, при включении стартера, разрывало сигнальный провод от датчика ОЖ. Но тут возникли проблемы, проще говоря - ничего не вышло. При включении зажигания, ЭБУ видит, что движок горячий и, во время работы стартера, уже не обращает внимания на изменения датчика ОЖ. Двигатель так же заводился после 5-8 сек. вращения стартером. Поэтому появилась идея - нужно разрывать провод от датчика до того, как включается стартер. Разрывать датчик сразу при включении зажигания - не лучший вариант, т.к. ЭБУ будет всегда включать свечи преднакала и работать как бы с холодным двигателем. Моя схема срабатывает в момент поворота ключа зажигания на старт – разрывает провод датчика ОЖ и, через 0,7-1 сек. (если менее, то ЭБУ не пересчитает показания, проверено на практике), включает стартер. Двигатель заводится так же, как он заводится у Вас на холодную. При отпускании ключа зажигания, схема включает датчик ОЖ в штатную схему. Единственный нюанс, к которому быстро привыкаешь - после поворота ключа зажигания на старт, стартер начинает вращаться не сразу а с задержкой (до 1сек.).

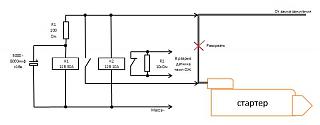

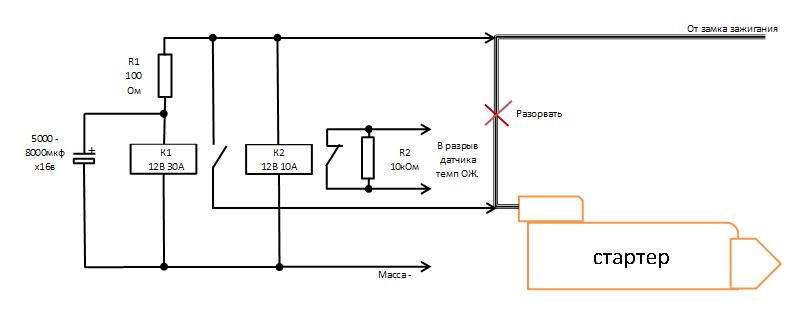

Принципиальная схема:
[attachment=3:wyvrthqc]startlager.JPG[/attachment:wyvrthqc]
Схема работает следующим образом: При повороте ключа зажигания - подается напряжение на реле K2, которое включается и изменяет показания датчика ОЖ. В это время через резистор R1 происходит заряд конденсатора. Реле K1 включится только тогда, когда этот заряд достигнет потенциала более 10в (за 0,7-1сек) и включит стартер. Таким образом - работает задержка для пуска стартера, необходимая для того, чтобы ЭБУ успел сделать корректировку кол-ва впрыскиваемого топлива для «холодного двигателя». После отпускания ключа зажигания – стартер отключается и схема включает датчик ОЖ в штатный режим.

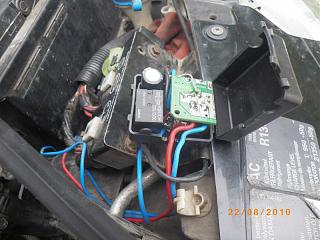

Фото смонтированного блока:
[attachment=0:wyvrthqc]IMGP0150.JPG[/attachment:wyvrthqc]

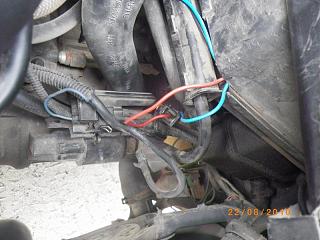

Теперь об элементах схемы: Реле К2 питанием12в. можно использовать на любой ток, служит для отключения датчика ОЖ. Реле К1 так же на 12в., но ток рабочий не менее 20А (лучше 30А). Конденсатор – электролит, напряжением не менее 16в., емкостью от 5000мКФ до 8000мКФ (я использовал 2 спаянных параллельно 3300мКФ x 16в). Сопротивление R1 – 100 Ом 0,5 Вт. R2 – 10kOm. 0,25Вт. Резистор R2 нужен для того чтобы реле не просто разрывала провод датчика ОЖ, а добавляла в цепь дополнительное сопротивление. ЭБУ в данном случае (при прогретом до 90грд. двигателе) фиксирует от датчика температуру жидкости около 20грд. В противном случае (если не ставить резистор) ЭБУ после каждого старта двигателя будет фиксировать ошибку обрыва датчика ОЖ (в принципе ничего страшного, ошибку видно только при сервисной диагностике, но всеравно – не приятно :-)). Провода схемы, которые подключаются к втягивающему реле стартера (в разрыв штатному проводу), должны быть как можно меньшей длины (не более 30см. каждый) и сечением не менее 2,5кв.мм. Чтобы не разрезать штатный провод для запуска стартера - на верхний (по схеме) провод припаиваем разъем типа «папа», на нижний (по схеме) паяем разъем - типа «мама». Отсоединяете штатный разъем «мама», который подключен к втягивающему реле стартера и подключаете его к верхнему (по схеме) проводу с разъемом «папа». Нижний провод схемы с разъемом «мама» подключаете к втягивающему реле стартера взамен отсоединенного штатного.
[attachment=2:wyvrthqc]IMGP0148.JPG[/attachment:wyvrthqc]
Сечение и длина остальных проводов – не регламентированы. Провод массы от схемы подключаете к двигателю или к кузову авто.

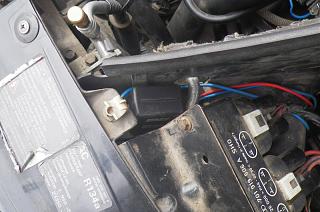

Спаянную схему встраиваете в корпус (желательно герметичный) и монтируете под капотом, как можно ближе к стартеру.
[attachment=1:wyvrthqc]IMGP0149.JPG[/attachment:wyvrthqc]
В схеме не используются электронные элементы (транзистор или микросхема) по нескольким причинам: Простота в изготовлении схемы, меньшая вероятность отказа работы схемы при попадании влаги, конденсатор большой емкости удерживает включенном реле K1 при падении напряжения в сети во время работы стартера (при слабом заряде аккумулятора). Указанную схему можно установить и в салоне автомобиля, подключив ее к штатному реле запуска стартера, но для этого необходимы знания проводки авто (потребуется автоэлектрик).
Как найти провод от датчика ОЖ, который нужно отключать вышеуказанной схемой: Не стану описывать где находится сам датчик - разберетесь. Отключайте разъем датчика - если при включении зажигания стрелка температуры «упала» - значит это он и есть. Если у датчика всего 2 провода – то схему подключаем для разрыва любого провода. Если 3 или 4 провода, значит в одном корпусе - 2 датчика температуры, 1-й для индикатора приборной доски, 2-й для ЭБУ: Сначала нужно найти провод, который идет на приборную доску: Находите в разъеме провода (1 или 2 шт), которые идут на массу (глазом или тестером) это типа провод(а) «массы». Остальные 2 провода – сигнальные. Замыкайте в разъеме любой из проводов «массы» с одним из сигнальных проводов. Если при включении зажигания стрелка зашкалила, значит мы нашли провод от индикатора приборной доски. Теперь запомните его цвет, т.к. этот провод нам не нужен. Остается последний провод, который и нужно будет разрывать перед запуском двигателя (он как раз и идет в ЭБУ).
На своем авто, VW Sharan 1,9TDI, таким образом я обошел проблему горячего старта, желаю и Вам того же. Извиняюсь, если нашлось более эффективное решение указанного вопроса или данная тема более не актуальна.
©Anode.
